Často kladené otázky (wallbox)
Ako sa začína proces nabíjania?
- otvorte nabíjaciu zásuvku vo vozidle.
- zasuňte nabíjaciu zástrčku zariadenia Wisla Wallbox do nabíjacej zásuvky
- proces nabíjania sa spustí automaticky a je potvrdený zvukovým signálom. Na nástennej skrinke Wisla Wallbox sa zobrazí príslušný stav.
Môžem proces nabíjania prerušiť alebo zastaviť?
- Ukončite proces nabíjania vo vozidle, aby ste uvoľnili nabíjací kábel
- Počkajte, kým sa nabíjací kábel uvoľní z vozidla.
- Odpojte nabíjací kábel, nasaďte kryt na zástrčku a odložte nabíjací kábel.
Má modernizácia domácej inštalácie pomocou fotovoltiky vplyv na Wallbox?
Nie. Použitie fotovoltického systému v domácej inštalácii nemá v zásade žiadny vplyv na funkčnosť wallboxu Wisla.
Môže zariadenie Wisla Wallbox nabíjať obojsmerne?
Nie, obojsmerné nabíjanie v súčasnosti nie je k dispozícii.
Je možné technicky prispôsobiť wallbox?
Áno, vďaka pripraveným ovládacím vstupom a výstupom možno v prípade potreby pridať rôzne komponenty, ako sú kľúčové spínače alebo elektromery.
Je možné chrániť wallbox pred neoprávneným použitím?
Áno, wallbox možno chrániť proti neoprávnenému použitiu pridaním kľúčového spínača alebo podobného zariadenia. To má zmysel, ak je wallbox nainštalovaný tak, aby bol voľne prístupný.
Aké diagnostické možnosti sú k dispozícii v prípade výskytu chyby?
Chyba je indikovaná príslušnou chybovou kontrolkou. Tá generuje blikajúci kód, ktorý ďalej lokalizuje chybu. Všetky chyby sú podrobne opísané v návode na obsluhu wallboxu Wisla.
Ako môžem nastaviť maximálny nabíjací prúd?

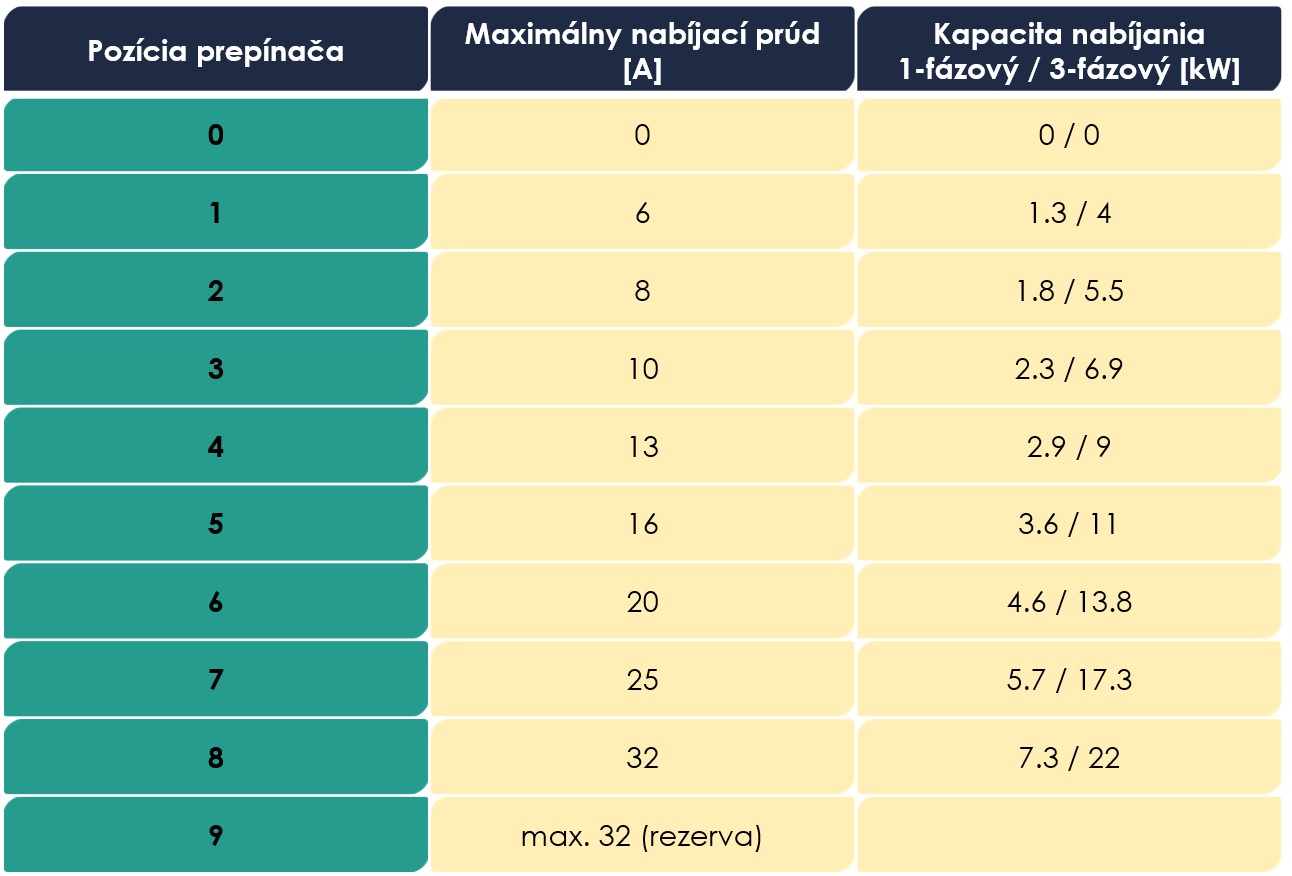

Maximálny nabíjací prúd môže nastaviť odborník počas inštalácie alebo po nej. Toto sa vykonáva pomocou otočného prepínača inštalovaného vo vnútri wallboxu. Ten umožňuje 10 polôh prepínača, ktoré umožňujú rôzne nabíjacie prúdy alebo nabíjacie kapacity v závislosti od počtu fáz.
Je potrebný ďalší istič zvyškového prúdu?
Áno, káble musia byť vybavené 30 mA prúdovým chráničom typu A, A-EV alebo B. Keďže Wisla Wallbox už má integrovanú detekciu reziduálneho prúdu pre pulzujúce jednosmerné reziduálne prúdy do 6 mA, odporúčame tu preto vhodnejší variant typu A.
Môžem na nabíjací kábel zariadenia Wisla Wallbox použiť adaptér typu 1?
Nie. Nie je to povolené z dôvodu priíslušných noriem, pretože to zvyšuje vnútorný odpor kábla a Wisla Wallbox nebol testovaný alebo navrhnutý pre tento typ funkcie a konštrukcie.
Čo mám robiť v prípade poruchy?
Najprv je potrebné určiť, či chybu generuje wallbox alebo vozidlo. To sa dá rozpoznať podľa zobrazenia chyby.
Chybu môžete zrušiť odpojením nabíjacieho kábla.
Ak sa chyba vyskytne znova po niekoľkonásobnom zrušení, platí nasledujúce:
-
Chyba nabíjacej stanice
→ Kontaktujte predajcu/montéra -
Chyba vozidla
→ Skontrolujte nastavenie vozidla / kontaktujte servisného partnera

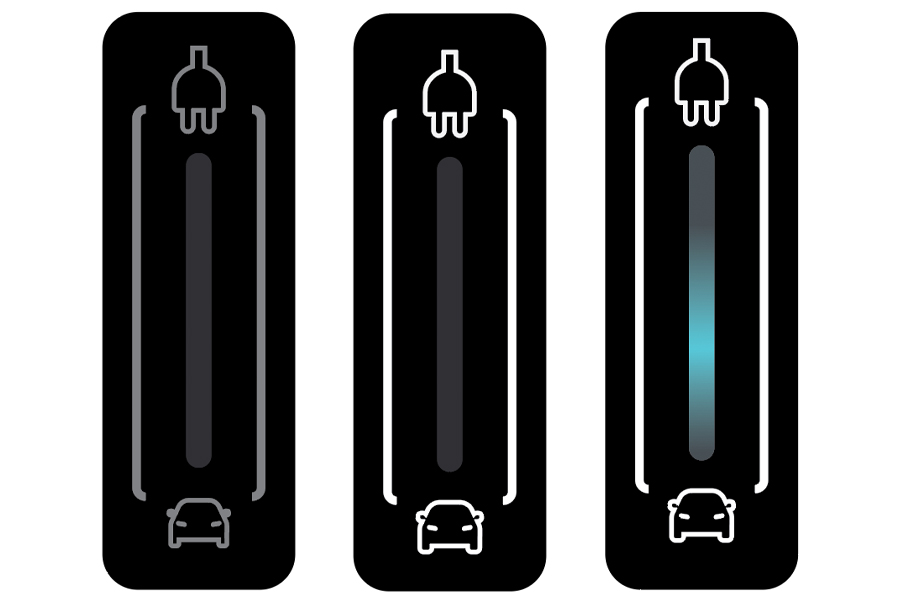

Okrem zobrazenia chýb sú integrované aj kontrolky. Tie používateľovi ukazujú, či a prečo je nabíjací prúd obmedzený zariadením Wisla Wallbox.
-
Nabíjací prúd je obmedzený riadením záťaže
-
Nabíjací prúd je obmedzený, pretože vnútorná teplota wallboxu je príliš vysoká
Prečo moja nabíjacia stanica nepoužíva nastavený prúd?
Môže to mať rôzne príčiny:
- Vozidlo umožňuje len určitý nabíjací výkon, ktorý určil výrobca vozidla. Maximálny nabíjací výkon je preto možné vopred nastaviť wallboxe Wisla.
- Riadenie záťaže obmedzuje nabíjací výkon tak, aby neprekročil menovité hodnoty domácej inštalácie, ak je prostredníctvom riadenia záťaže pripojených niekoľko vozidiel.
- Wisla Wallbox zistí zvýšenú vnútornú teplotu. Aby sa zabránilo poškodeniu alebo dokonca požiaru, upraví sa výstupný výkon. Toto je signalizované výstražnou kontrolkou.
Kde môžem nainštalovať nabíjaciu stanicu?
V zásade platí nasledovné:
Nabíjacia stanica musí byť nainštalovaná vertikálne a v pevnej polohe. Vzdialenosť medzi spodným okrajom nainštalovanej nabíjacej stanice a zemou musí byť minimálne 1,2 metra a maximálne 1,5 metra.
Vďaka vodotesnému puzdru možno Wisla Wallbox inštalovať vonku aj vnútri.
Ak už vlastníte elektrické vozidlo alebo už viete, ktoré by ste si chceli kúpiť, odporúča sa prispôsobiť montážnu polohu wallboxu nabíjacej prípojke a parkovacej polohe vozidla, aby sa vám uľahčila obsluha. Je to výhodné najmä vtedy, ak je priestor obmedzený.

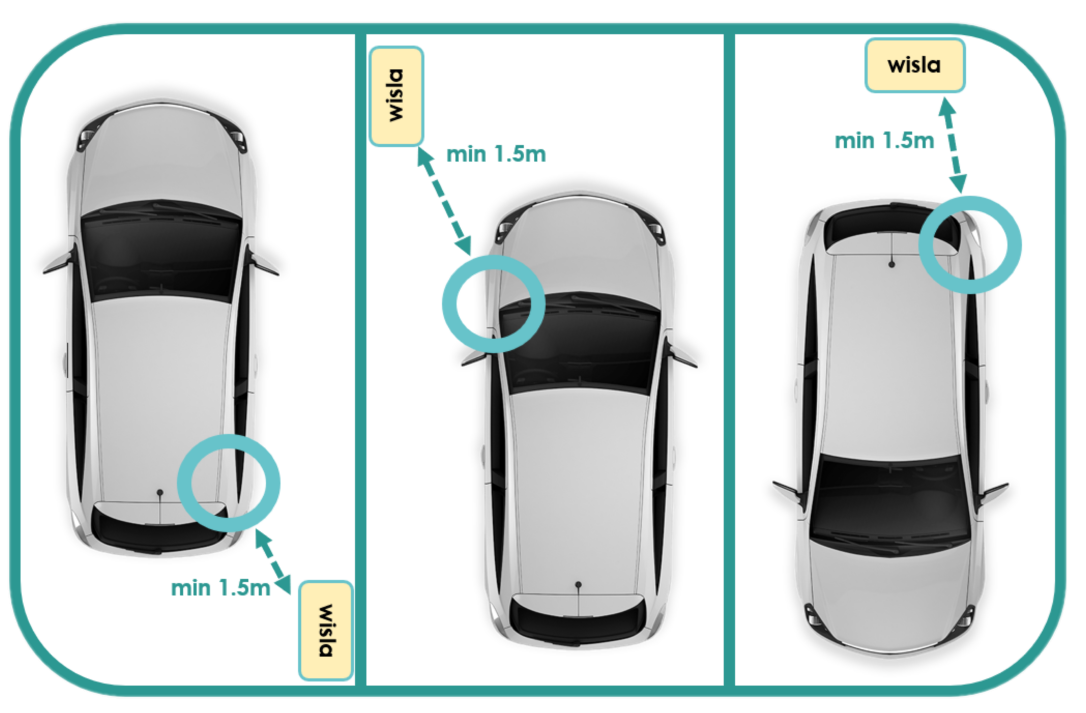

Ak je to možné, odporúčame dodržať vzdialenosť 1,5 metra medzi nabíjacou zásuvkou a wallboxom, aby sa zabezpečila pohodlná prevádzka.
Kde môžem získať náhradné diely?
Náhradné diely môžete získať od všetkých partnerov spoločnosti e+m.
Ako sa môžem stať partnerom? Som už partnerom, kde môžem získať pomoc?
Ako partner môžete kontaktovať priamo vývojárov elektroniky v spoločnosti e+m.
E-mail: support@eplusm.ch Telefón: +41 41 317 20 56
Má zariadenie Wisla Wallbox integrované riadenie záťaže?
Wisla Wallbox má niekoľko možností riadenia záťaže pretekajúceho/nabíjacieho prúdu:
- Riadenie záťaže Light
- Riadenie záťaže PWM
- Riadenie záťaže Modbus
Čo je Riadenie záťaže Light?

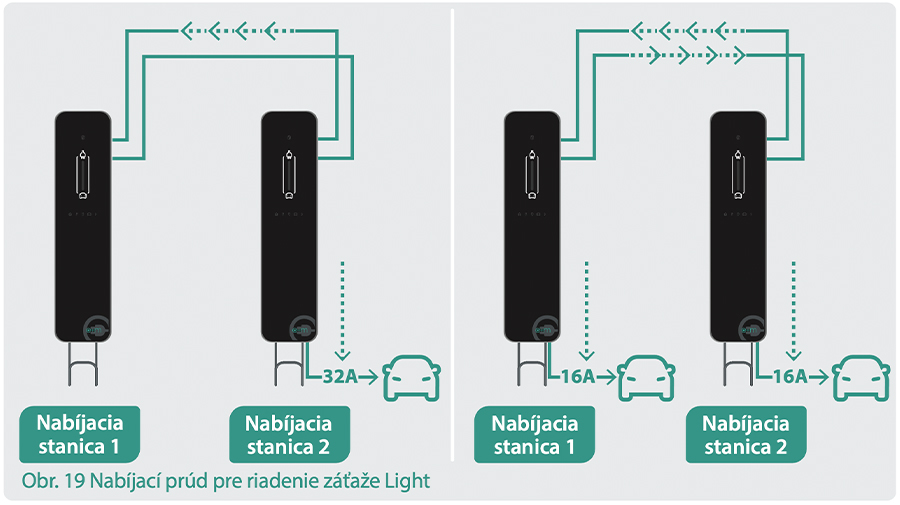

Funkcia Riadenie záťaže Light umožňuje dvom wallboxom Wisla vzájomne komunikovať a upravovať nabíjací prúd v závislosti od príslušného stavu. Hneď ako je vozidlo pripojené k jednému z dvoch wallboxov, oba wallboxy si rozdelia dostupný nabíjací prúd v pomere 50/50, t. j. obe nabíjacie stanice znížia svoj maximálny nabíjací výkon na polovicu nominálneho výkonu (pozri obrázok nižšie).
Ako sa dá zapnúť riadenie záťaže a ako sa musia pripojiť dva Wallboxy Wisla, nájdete v príručke, časť 10.3.1.
Čo je riadenie záťaže PWM?
Funkcia riadenia záťaže PWM umožňuje riadiť nabíjací prúd wallboxu Wisla pomocou signálu PWM.
Maximálny nabíjací prúd sa vypočíta takto:
Informácie o tom, ako zapnúť riadenie záťaže a ako musí byť zapojený wallbox Wisla, nájdete v príručke v časti 10.3.2.
Čo je riadenie záťaže Modbus?
Funkcia riadenia záťaže Modbus umožňuje riadiť nabíjací prúd wallboxu Wisla prostredníctvom rozhrania Modbus. Nabíjací prúd sa mení zápisom požadovanej hodnoty prúdu do príslušného registra Modbus. Podrobnejšie informácie o dostupných registroch Modbus nájdete v časti Ktoré registre má rozhranie Modbus?
Informácie o tom, ako sa dá zapnúť riadenie záťaže a ako sa musí zapojiť Wisla Wallbox, nájdete v príručke v časti 10.3.3.
Ako musí byť Wisla Wallbox istený?
RCD typu A (max. 30 mA) musí byť pripojený pred prúdový chránič (max. 32 A) dimenzovaný podľa napájacieho vedenia. RCD typu EV alebo typu B nie je potrebný, pretože Wisla Wallbox má integrovanú detekciu poruchy jednosmerného prúdu.
Aké predpisy sa musia dodržiavať pri inštalácii Wisla Wallbox?
Pri inštalácii sa musia dodržiavať normy pre inštaláciu špecifické pre danú krajinu a miestne predpisy prevádzkovateľa siete. Podrobnejšie informácie vám poskytne váš dôveryhodný elektromechanik.
Ako sa dá vypočítať približný čas nabíjania?
Čas nabíjania elektrického vozidla priamo závisí od výkonu nabíjacej stanice. Čím vyšší je výkon, tým rýchlejšie sa vozidlo môže nabiť. Je však dôležité poznamenať, že vozidlo vždy určuje maximálny možný nabíjací výkon.
Čas nabíjania možno vypočítať podľa nasledujúceho pravidla:
Čas nabíjania v hodinách = (kapacita batérie vozidla v kilowatthodinách / maximálny možný nabíjací výkon v kilowattoch) + 30 minút.
Ako možno chrániť schránku Wisla Wallbox pred neoprávneným použitím (autentifikácia)?
Zariadenie Wisla Wallbox má nasledujúce možnosti obmedzenia prístupu:
- Externý spínač alebo tlačidlo (napr. kľúčový spínač), pozri príručku, časť 10.2
- Uvoľňovanie cez rozhranie Modbus, pozrite si časť Ako možno ovládať uvoľňovanie nabíjania cez rozhranie Modbus?
- Kombinácia týchto dvoch variantov
Ako je možné ovládať uvoľňovanie nabíjania prostredníctvom rozhrania Modbus?
Uvoľnenie záťaže (overenie) možno ovládať prostredníctvom príslušného registra Modbus (adresa 6000, pozri časť Ktoré registre má rozhranie Modbus?). Zaťaženie sa povolí zápisom 1 do registra a zruší sa opätovným zápisom 0. Funkciu možno aktivovať prostredníctvom prepínača Settings (Nastavenia) pozícia 5, pozri Príručka, časť 7.4.2.
Uvoľnenie je možné používať cez Modbus v kombinácii s externým tlačidlomalebo spínačom. V tomto prípade musí tlačidlo alebo spínač aj rozhranie Modbus umožňovať autentifikáciu, aby sa spustilo nabíjanie. Ak jeden z nich autentifikáciu odmietne, nabíjanie sa neaktivuje.
Má Wisla Wallbox integrovaný merač energie?
Nie, Wisla Wallbox nemá integrovaný merač energie, ale merač energie je možné do wallboxu Wisla dodatočne namontovať. Na tento účel bol v spodnej časti skrine zámerne ponechaný priestor a bola nainštalovaná lišta. To umožňuje nenáročnú inštaláciu merača energie (napr.merača smart-me). Dve káblové priechodky M16 sú namontované už z výroby na priechod prípadných komunikačných káblov.
Dá sa Wisla Wallbox integrovať do systému automatizácie budovy / inteligentného domáceho systému?
Rozhranie Modbus umožňuje integráciu wallboxu Wisla do systému vyššej úrovne. Rozhranie Modbus umožňuje riadiť uvoľňovanie nabíjania, nastavovať maximálny nabíjací prúd a odčítavať aktuálny stav (pozri tiež Čo je riadenie záťaže Modbus? a Aké registre má rozhranie Modbus?).
Akú prenosovú rýchlosť používa rozhranie RS-485/Modbus?
9600 baudov
Ktoré registre má rozhranie Modbus?
V nasledujúcej tabuľke sú uvedené dostupné registre vrátane stručného popisu.
Čo je Modbus?
Protokol Modbus je komunikačný protokol, ktorý je založený na architektúre klient/server a podporuje viacero prenosových médií. V prípade wallboxu Wisla sa na prenos používa štandard RS-485. Každý klient zbernice musí mať jedinečnú adresu, prostredníctvom ktorej ho možno adresovať. Každý klient môže na zbernici odosielať správy. Komunikáciu však spravidla iniciuje klient (PC) a adresovaný server (Wisla Wallbox) odpovedá na žiadosť.
Čo je RS-485?
RS-485 označuje štandard dátovej zbernice známy aj ako EIA-485. Ide o zbernicu na asynchrónny sériový prenos údajov prostredníctvom symetrického vedenia. Na rozdiel od iných zberníc sú pre EIA-485 definované len podmienky elektrického rozhrania.
Protokol (napr. Modbus) si môže aplikácia vybrať ľubovoľne.
Na čo je potrebný ukončovací odpor na linke RS-485?
Je potrebné správne ukončiť začiatok a koniec linky RS-485, aby sa zabránilo odrazom signálu a s tým súvisiacemu rušeniu prenosu.
Kedy musí byť pripojený ukončovací odpor na linke RS-485?

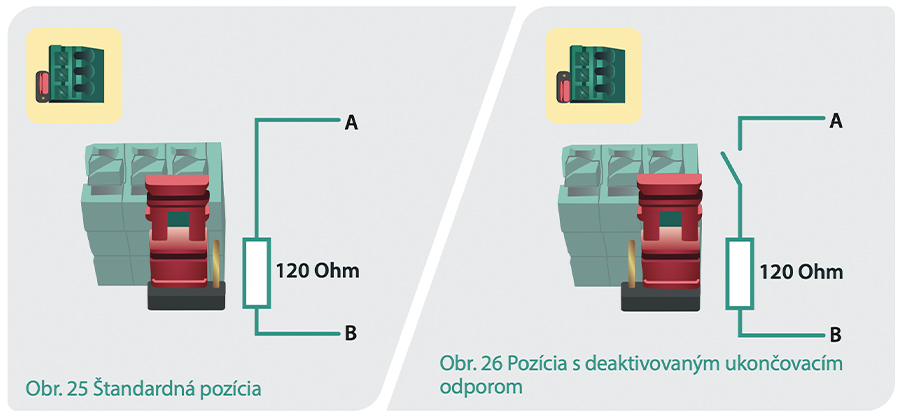

Je potrebné pripojiť to len vtedy, ak je Wisla Wallbox posledným pripojeným zariadením na konci linky RS-485. V prípade krátkeho odbočného vedenia nie je potrebný žiadny ukončovací odpor. Ukončovací odpor je možné zapnúť pomocou prepojky (pozri obrázok nižšie).
Aký typ kábla sa má použiť pre rozhranie RS485?

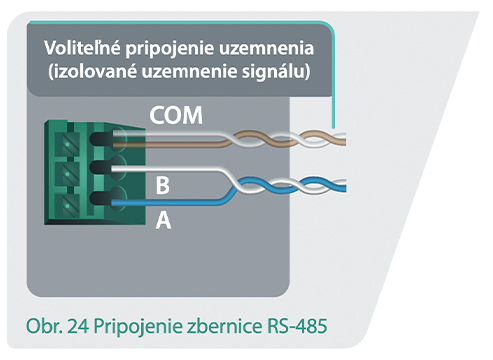

Na zapojenie rozhrania RS-485 sa odporúča použiť tienenú krútenú dvojlinku s charakteristickou impedanciou 120 Ohm. Na obrázkoch nižšie je znázornené zapojenie zbernice RS-485.
Na čo sa dá použiť výstupný signál L1 PWM LOAD zariadenia Wisla Wallbox?
Signál PWM má frekvenciu 1 kHz a pracovný cyklus (dutycycle), ktorý závisí od záťažového prúdu na L1. Vzťah medzi prúdom na L1 a pracovným cyklom je nasledujúci:
Tento signál sa preto môže použiť na monitorovanie a analýzu toku prúdu. Dôležité: Signál by sa mal používať len ako približná referencia a nemal by sa používať na účely merania.
